FOTRIC 256手持在线热像仪

FOTRIC 256手持在线热像仪

  • Fotric 256支持热像图在本机即时分析。不仅可以分析本机拍摄的热像图,更能从云端下载历史数据进行分析比对。......
  • 产品详情

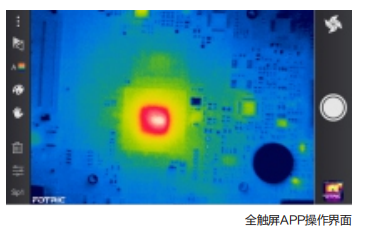

  手机全触屏操作

  触屏APP操作界面,简便易学,即开即用。工业级设计,超万次插拔试验保证接口灵活耐用。

手机全触屏操作

  全辐射热像小视频

  捕捉更多数据

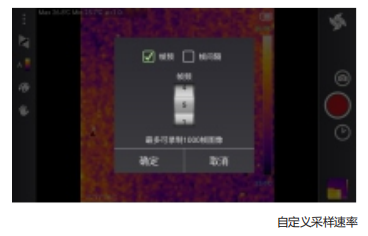

  手机可直接录制100O帧全幅射热像视频,温变过程实时捕捉。自定义采样速率(最快5帧/秒),没有PC也能自动采集数据。

  高低温自动捕捉

  12点10区温度数值

  自动捕捉高低温点,瞬间定位故障位置。多目标同时测温是热成像的最大优势,相比只有中心点测温的普通热像仪,Fotric 256让工程师检测更省力,分析更高效,结论更可靠。

  超长续航

  免去频繁充电之忧

  低功耗设计赋予热像仪主机超10小时的续航能力,满足全天不间断使用要求,让用户专注工作。

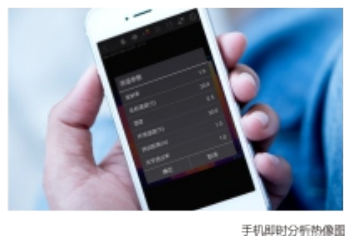

  手机直接分析热像图

  使用更轻松

  Fotric 256支持热像图在本机即时分析。不仅可以分析本机拍摄的热像图,更能从云端下载历史数据进行分析比对。

  灵活分区域发射率设定

  专业测温参数修正

  本机与PC软件都可以设置各区域不同发射率,实现不同材质单独准确测量。同时可对透过率、测试距离等进行设置,保证温度的准确性。

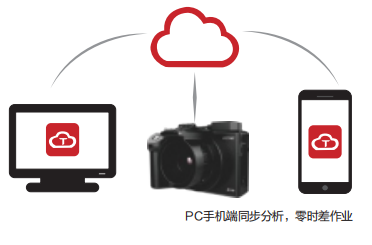

  分享创造价值

  APP和PC软件同时分析热像图

  云架构支持远程协同工作,现场数据快速分享,远程诊断帮助现场解决问题。进度同步更新,实现零时差作业。不止手机,PC也可同步查看分析云端热像照片。

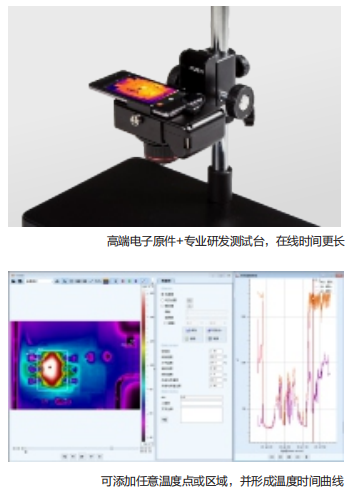

  在线更长期

  过硬品质

  在线更长期

  Fotric 256热像仪采用价格更高,支持长期工作的高端电子元器件,保证热像仪可以在在线模式下长时间正常运行,同时维持长久的使用寿命。旁路电源设计,使热像仪在外接电源模式下可以不间断长期运行。

  全辐射热像视频流

  Fotric 256配合PC端专业的AnalyzIR研发软件记录全辐射热像视频,视频保存每一帧图像每个像素点的温度数据。

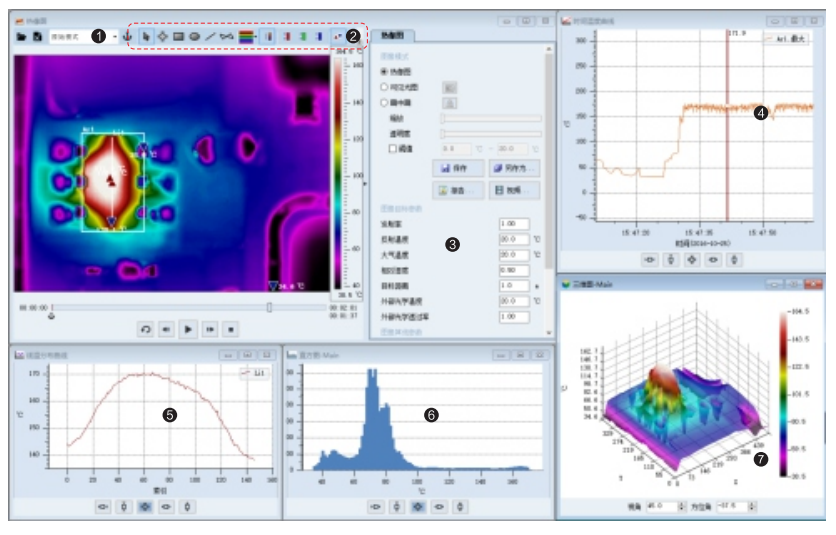

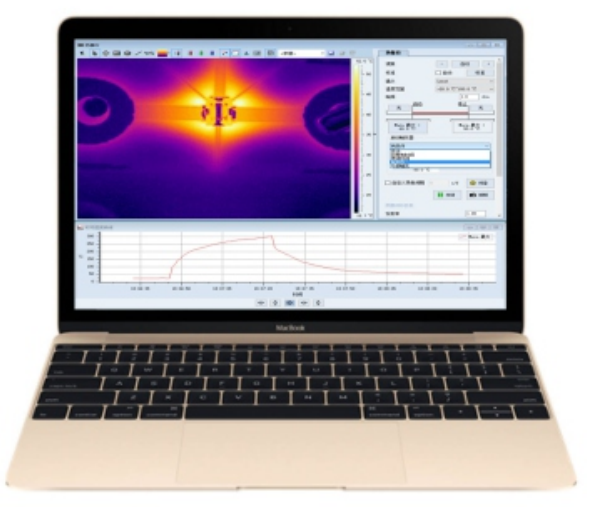

  FOTRIC AnalyzIR专业分析软件

  热像分析,绝不是单一热像图

  FOTRIC AnalyzIR软件为满足研发用户使用需求而开发,从图像、温度及时间的三维视角来进行测试分析。一张图将拥有更多的细节和变化过程,比常规设备维护类热像仪的研究更深入,数据更可靠,论文更漂亮。

  注:

  1.原始温差模式

  2.点、线、框、调色板、等温线等工具

  3.采样前/后温度修正,支持发射率分区域设置

  4.ROl温度时间曲线;RO土RO温度/时间曲线;不同视频曲线叠加对比

  5.线温分布

  6.直方图

  7.热像三维图

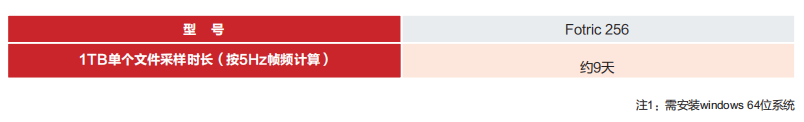

  1TB超大文件,数据记录不中断

  长期在线模式下采集的数据非常大。fotric 256配套软件支持录制最大1TB的单个全幅射热像视频,帮助研发用户记录实验过程的完整数据。

  自动采集数据,释放人力资源

  3种数据自动采集模式:

  ①时间触发②温度触发③外部I/O触发

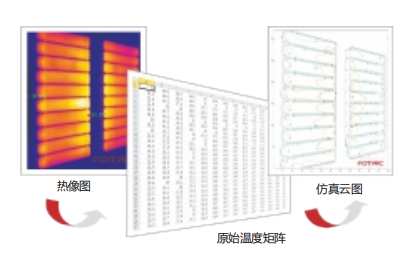

  原始温度数据矩阵

  用户可选择任意帧热像画面另存为全辐射热像图,导出该图全部像素点原始温度值的。CVS格式数据表格。

  这些原始数据有助用户优化算法,或是用其他软件生成仿真云图。

  全幅温差FFTD分析

  再细微的差异也能直观呈现

  直观获取任意两张热像图的温度差异,分析更快速精准,报告更明了易懂。

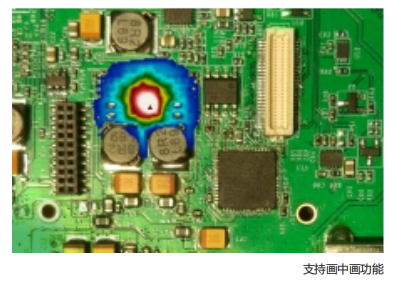

  画中画与画面融合

  支持画中画和画面融合功能,查看画面中特定温度区域。

  研发微距镜=独立镜头+独立标定

  Fotric 256热像仪胜任50um的微观温度分布测量

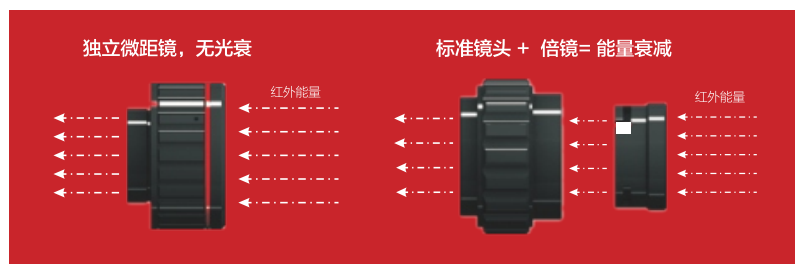

  独立微距镜∶无能量衰减,保证成像质量;而传统热像仪是在标准镜头处加装倍镜会增加光衰,降低了成像质量。

  独立标定:FOTRIC原装微距镜与主机一对一做温度标定,测温精度得到保证。

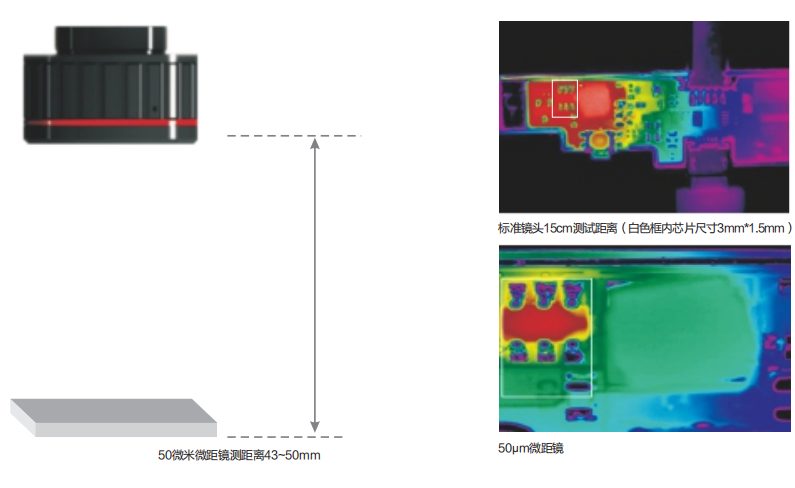

  微距镜示意

  典型应用

  电子行业

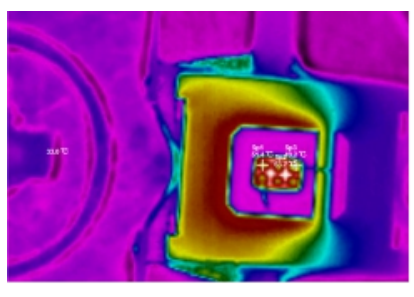

       未封装芯片内部温度分布测试

  测试难点:大多电子方面的热分布分析不是一张热像图可以解决的,需要看到温度变化的过程,看到整个实验的温度变化情况。 解决方案:对于芯片等小目标可以使用Fotric 256搭配50微米微距镜。

  通过AnalyzIR的在线分析功能,可以连续检测温度变化过程,录制后可以任意分析

  生物医药

  靶向纳米材料 测试难点:记录整个实验过程,对比不同实验体温度变化。 解决方案:Fotric 256搭配B3s万向测试台,便于材料测试时水平观看与体内实验时侧向观看,在线分析功能实时记录整个实验过程,利用时间温度曲线的叠加模式直接对比不同实验体的温度变化情况。

  汽车行业

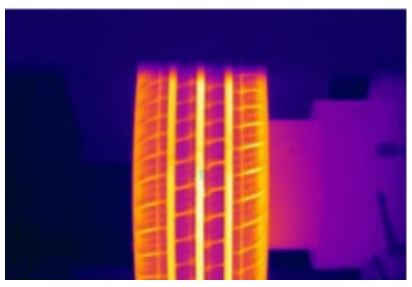

  轮胎测试

  测试难点:轮胎耐久实验需要长时间测试,一般长达7-10天,需要 记录整个过程,冲击实验需要较高帧频。

  解决方案:Fotric 256旁路电源设计可外接电源使用而不会导致电 池发热,在线分析功能可连接PC软件录制分析,支持自定义帧频, 冲击实验使用30Hz高帧频录制,耐久实验可以降低帧频减少数据 量,且支持1TB单个视频录制,满足长期录制要求。

  材料性能

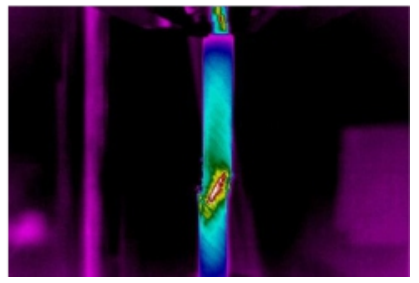

  碳纤维疲劳测试

  测试难点:捕捉断裂瞬间,记录温变过程用于后期分析。

  解决方案:断裂属于瞬间行为,需要在线模式下的长期监测。将 Fotric 256搭配B3s万向实验台可以解放人力,轻松实现。通过 AnalyzIR的在线分析与录制功能记录整个温变过程,时间温度趋势分 析直观展示温变情况,温差模式便于分析温升变化。

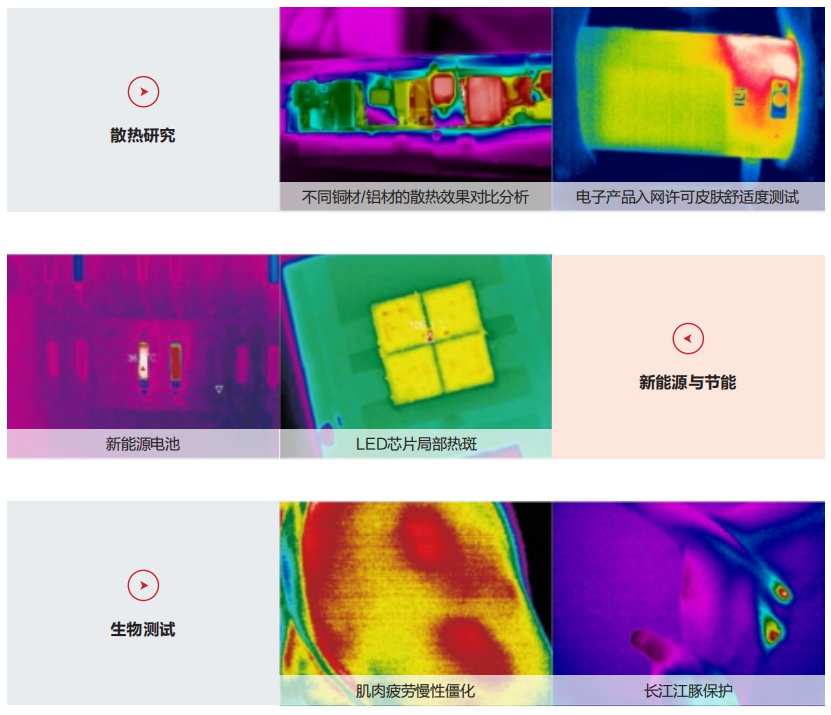

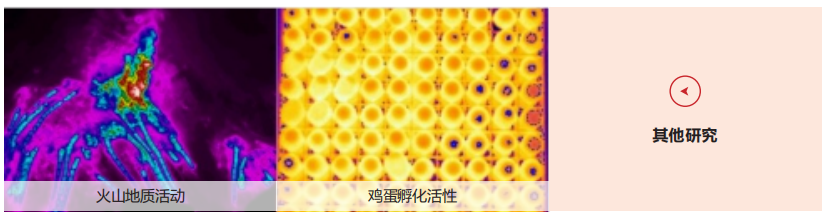

  其他应用

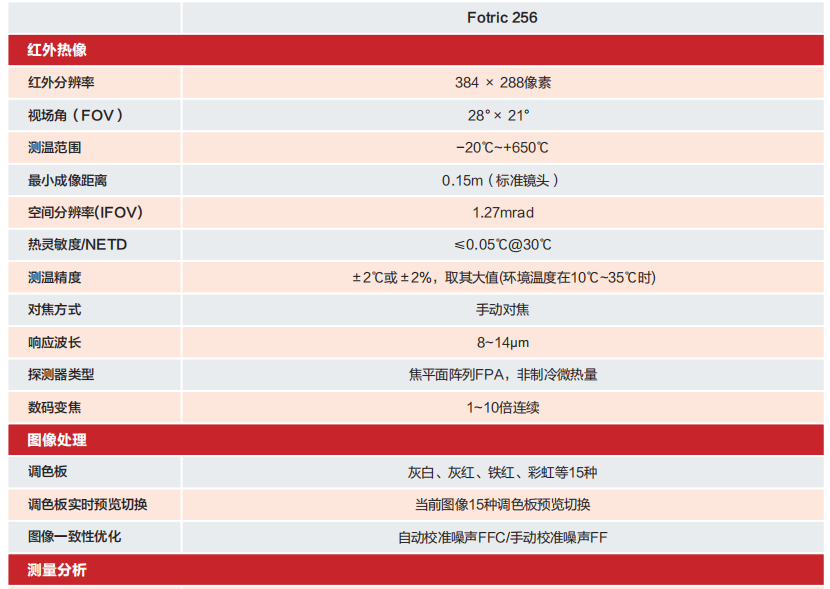

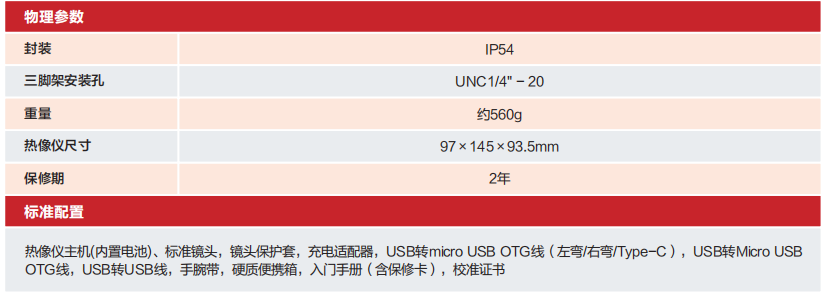

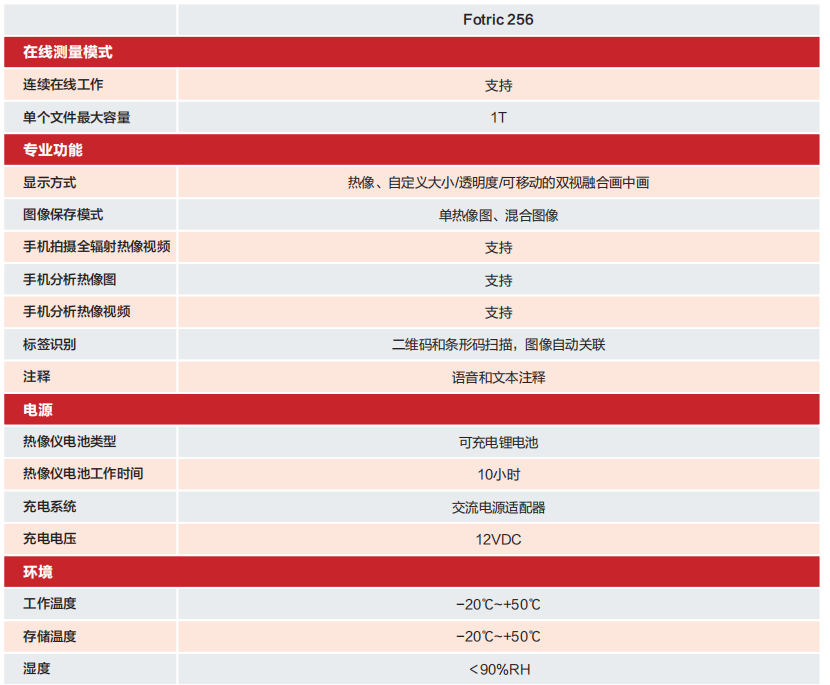

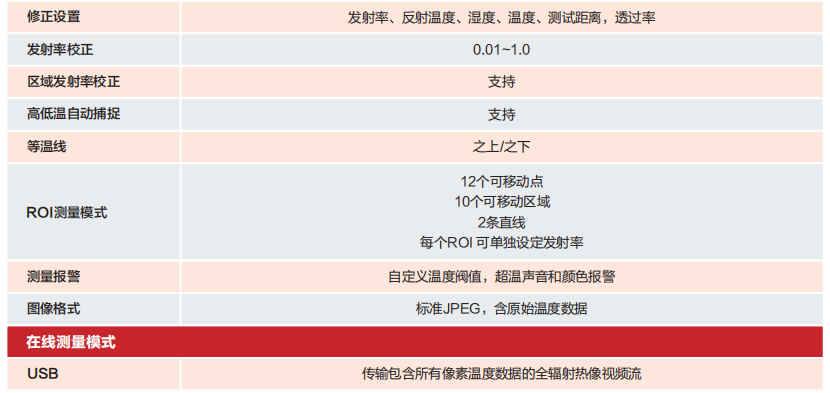

  技术参数
