一、红外热像
【红外分辨率】：384x288
【热灵敏度( NETD )】：< 30mk@30°C
【视场角(FOV )】：28°x21°
【空间分辨率( IFOV )】：1.27mrad
【探测器类型】：非制冷微测辐射热计
【响应波段】：7~14μm
【像元间距】：17μm
【探测器时间常数】：一般为8ms
【镜头光圈】：f/1.0
【动态范围】：16位
【帧速】：30Hz
【对焦】：自动/电动对焦
【温度范围】：-20°C~650°C
【测温精度】：+2°C或+2%，取大值(环境温度在10°C~35*C时)
【PC软件】：FOTRIC AnalyzIR
二、以太网
【以太网】：命令、控制和图像
【数字数据流】：干兆以太网
【以太网，标准】：IEEE 802.3
【以太网，接口类型】：RJ-45
【以太网，类型】：干兆以太网
【以太网，通信】：基于TCP/IP
【以太网，协议】：TCP、UDP、 SNTP、 RTSP、 RTP、 HTTP、 ICMP、 IGMP、 FTP、 SMTP、 SMB (CFS). DHCP、 MDNS (Bonjour). UPnP
【以太网电源，连接器类型】：可插接的2极螺丝型接线端子
三、物理参数
【工作温度】：-20°C~50°C
【存储温度】：-40°C~70°C
【相对湿度】：< 90%RH
【封装】：IP 40 (EC 60529)
【撞击】：25g (IEC 60068-2-29)
【抗震动】：2g (IEC 60068-2-6)
【EMC】：EN 61000-6-2:2001 (抗干扰)、EN 61000-6-3:2001 (抗辐射)、FCC 47 CFR 15部分B级(抗辐射)
【功率】：峰值10W，正常6W
【工作电压】：12/24 VDC
【重量】：465g
【热像仪尺寸】：99x60x65mm
【材质】：铝合金
【三脚架安装底座】：UNC %"20接口可直接连接三脚架
【大气传递校正】：自动，基于距离、大气温度及相对湿度的输入值
【光学器件传输校正】：自动，基于内部传感器发出的信号
【全屏发射率设置】：有
【分区发射率设置】：有
【反射表观温度校正】：自动,基于反射温度输入值
【外部光学器件/视窗校正】：自动，基于光学器件/视窗的传输及温度输入值
【测量校正】：总体目标参数
【数字输入】：1个光隔离输入口，10-30VDC
【数字输出，用途】：1个光隔离输出口, 10- 30VDC ,最大100mA
【数字I/O,隔离电压】：500VRMS
【数字I/O,供电电压】：12/24VDC ,最大200mA
【数字/O,连接器类型】：可插接的6极螺丝型接线端子
【数字输入，用途】：图像标签(开始、停止、一般)， 图像流控制( 图像流开/关) , 外部设备输入(经程序设置)
四、软件功能
【点测温】：100个点
【区域测温】：100个区域，包括最大值/最小值平均值/位置
【【线测温】：100条线，包括最大值/最小值/平均值/位置
【等温线】：3条，包含等温线以上/以下/间隔
【全辐射动态温差分析技术】：有
【温度三维图】：有
【线温分布图】：有
【图像拼接】：有
【视频拼接】：有
【视频剪切】：有
【温度直方图】：有
【数据导出】：导出全画幅数据、导出温升趋势图数据、导出选的区域的温度数据
【温升趋势】：有
【温差趋势】：有
【温升趋势叠加分析】：有
【采祥帧频间隔】：1~30Hz帧频连续可调、自定义采样间隔
【触发模式】：超温触发、低温触发、绝对时间触发、相对时间触发、外部触发、手动触发、区间温度触发
【Modbus协议】：支持TCP/IP Modbus协议和RS232 Modbus协议
【参考温度】：手动设置，或者根据测量获得
【数码变焦】：1-100倍连续变焦、数码、图像插补变焦
【调色板】：15种
【反转调色板】：15种
【设置命令】：日期/时间，温度°C /°F
【图像存储类型】：存储于PC
【图像文件格式】：标准JPEG，包含16位测量数据
【保修期】：整机质保2年，核心探测器质保10年
【产品标配】：在线热像仪主机(含镜头)、电源适配器、网线、用户手册、原厂标定证书、保修卡、合格证

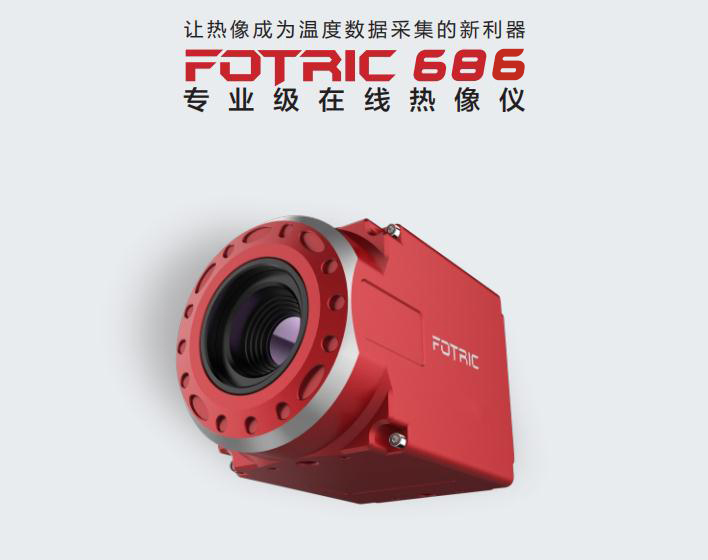

五、Fotric 686红外热像仪可选配件
Fotric S73电源网络- -体线、Fotric S84 DC12V电源适配器、 Fotric S65便携软包、 Fotric S68硬质便携箱
