决定红外热像仪能看清多远距离的影响因素

时间:2021-01-04 13:51:50

  红外热像仪到底能看多远的距离?很多工程师们使用红外热像仪时会感到疑惑:红外热像仪到底能够测量多远的距离?如果要计算出具体的测量距离值是很复杂的,事实上测量距离取决于红外热像仪的分辨率和视场角(FOV)。接下来本文就来详细说说。

  一、红外热像仪能看清多远的距离,怎么计算?

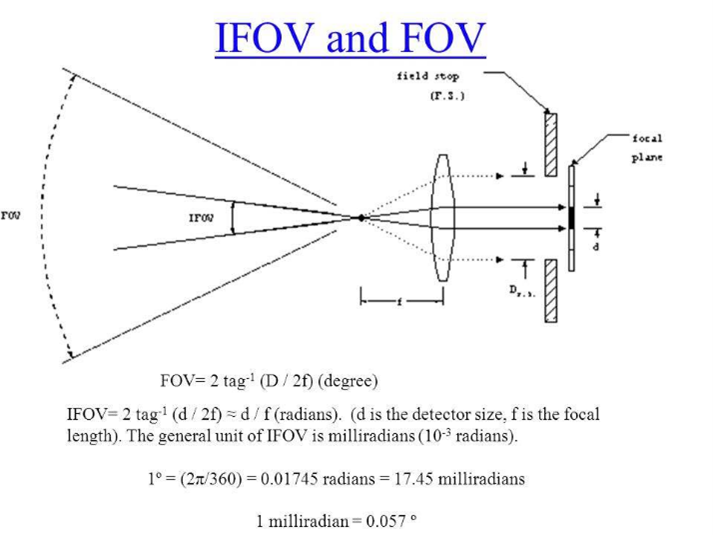

  在介绍之前,先来了解一下红外热像仪的三个关键参数:即红外分辨率、视场角(FOV)以及瞬时视场角(IFOV)。

  (1)红外分辨率(传感器分辨率)

  红外分辨率是红外传感器图像的精密度,是指传感器所能显示的像素有多少。由于屏幕上的点、线和面都是由像素组成的,显示器可显示的像素越多,画面就越精细,同样的屏幕区域内能显示的信息也越多,所以分辨率是个非常重要的性能指标。可以把整个图像想象成是一个大型的棋盘,而分辨率的表示方式就是所有经线和纬线交叉点的数目。显示分辨率一定的情况下,显示屏越小图像越清晰,反之,显示屏大小固定时,显示分辨率越高图像越清晰。如一张分辨率为320×240 其分辨率就达到了76800像素640×480像素的图片,其分辨率则达到了30 w像素(当然成像所需像素以免失真还和显示屏幕尺寸大小有关)。

  (2)视场角

  在光学工程中又称视场,视场角的大小决定了光学仪器的视野范围。视场角又可用FOV表示。

  (3)瞬时视场角

  瞬时视场角指的是传感器内单个探测元件的受光角度或观测视野,它决定了在给定高度上瞬间观测的地表面积,这个面积就是传感器所能分辨的最小单元。IFOV越小,最小可分辨单元越小,图像空间分辨率越高。IFOV取决于传感器光学系统和探测器分辨率的大小。

  二、红外热像仪的测量原理

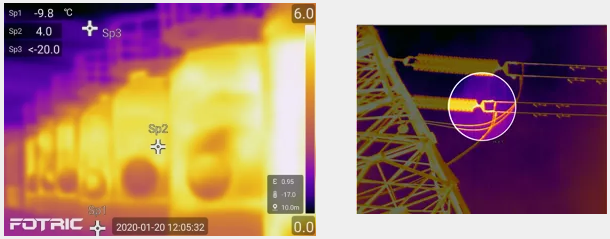

  分辨率高的热像仪能够使测量目标获得更多像素,即便从远处测量也能提高精度。窄视场角(如6°)能放大远处的物体,同样能使远距离目标获得更多像素。

  当使用红外热像仪测量温度时,您的待测目标至少需要获得3×3像素,以确保获得精确的测量结果。通常做法是确保待测区域完全覆盖热像仪点测温工具或中心测温点十字中心处的小圆孔即可。因为如果被测区域无法完全覆盖小圆孔,就算能在取景器上看到测量目标,也并不意味着您就能精确测量它。

  三、红外热像仪的应用情况

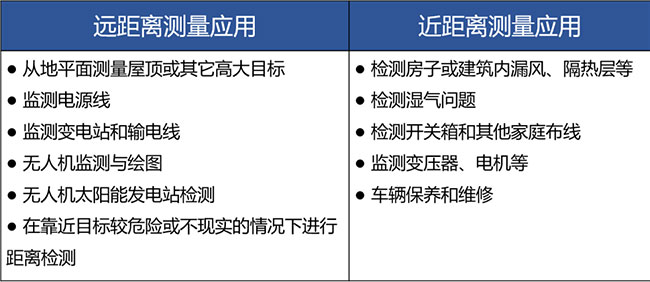

  什么情况下有必要计算距离系数比,什么情况下不需要需计算呢?通常远距离应用可能需要您计算热像仪的距离系数比,并确保待测目标至少获得3×3像素。比如一些近距离测量应用,就不用太在意。

  在能轻松确保目标能覆盖3×3像素的情况下,测量大型目标特别注意,热像仪的变焦功能只能放大像素,无法增强测量较小目标的能力。如果目标特别小,可以靠近些,保证至少能够获得精确测量所需的3×3像素。

  四、红外热像仪产品推荐

  如果需要远距离测量,使用哪种热像仪比较好呢?通常分辨率高的红外热像仪,比如FotricXX8系列,更适合用于远距离测量。这里为您推荐:FOTRIC 368C专家级诊断热像仪

FOTRIC 368C专家级诊断热像仪
