热风炉是按“蓄热”原理工作的。主要是向炉内提供热风。原来高炉炼铁时,需向高炉内部鼓入大量的助燃空气,以促进炉内炼铁反应的进行。而高炉内部温度很高,鼓入常温空气会导致高炉内部温度急剧下降,不利于炼铁反应的进行,因此需要鼓入高温的空气。
热风炉的作用就是将鼓风加热到要求的温度,持续不断地为高炉提供1000℃以上的高温热风,目前先进的现代热风炉风温可以达到1300℃,从而燃烧焦炭以把铁矿石还原成铁水。

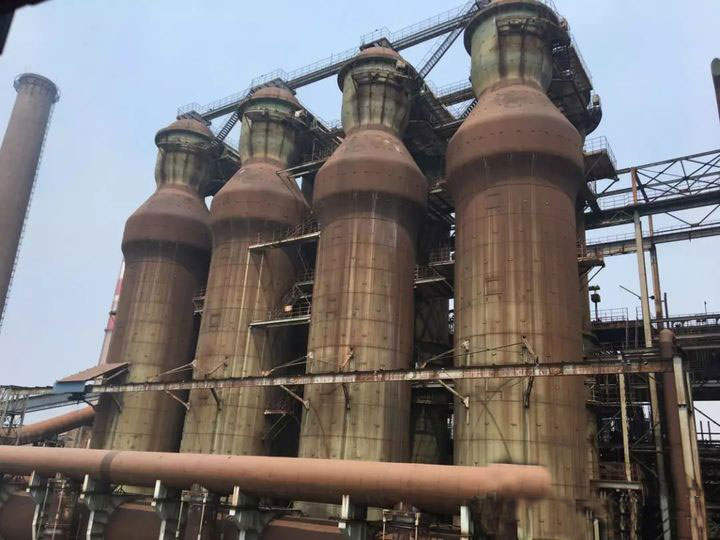

热风炉是给高炉提供热风的关键设备,它的工作状况直接影响风温的高低和稳定与否,是高炉系统能否稳定顺行的重要基础之一。今天聊一聊和炼铁高炉密切相关的设备——热风炉,一般一座高炉配3-4座热风炉,监测时需要重点关注哪些区域呢?
工程师经过现场交流与勘察,发现随着热风炉内拱顶和热风管道长时间工作,热风炉内拱顶和热风管道表面耐火材料会出现变薄和脱落问题,尤其是在热风管道中的支管和总管交汇处,如果不能及时发现,会造成重大安全隐患,严重影响整个工艺的稳定运行。

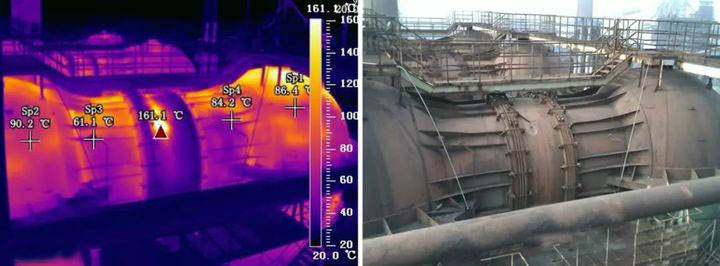

监测热风管和总管的交汇处
热风炉拱顶以及热风管道,因其处于高压密闭和连续生产的特性,所采用的预防措施除了在热风炉工艺操作参数上予以调整外,主要是通过人工点检的方式。但热风炉高温段位置较高、区域面积大,人工点检监测范围有限,且存在监测不连续、工作量大等问题,不能满足热风系统实时监测的需要。
此时,一套在线热像监测系统将发挥重要价值,以非接触的测温方式,实现全天候24小时实时掌握热风炉拱顶和热风管道的温度变化趋势,并以热图像直观可视化呈现,及时发现异常现象,保证整个热风炉系统的安全运行。

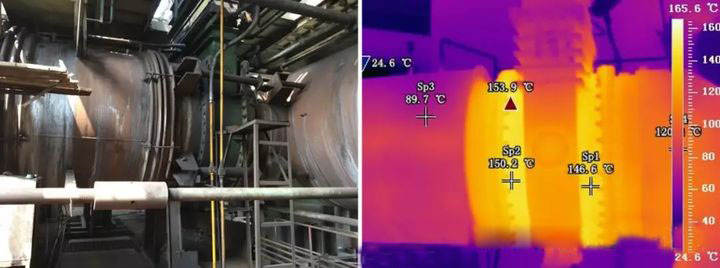

在线热像系统监测热风炉拱顶
红外热像仪为什么能检测热风炉炉衬缺陷?
有耐火材料出现裂缝、脱落、局部减薄等缺陷,会把局部耐高温材料内部的高温传递给炉壁,从而使热风炉炉皮的表面温度场分布不均匀。红外热像仪可以测出过热区的最大温度、过热区大小及位置,从而可以判断出衬里缺陷部位,缺陷严重程度、缺陷面积大小等。
使用热像仪监测热风炉有什么好处?
1、全天候监控:利用红外热像监控系统通过远端控制,无需看管而实现全天候运行。
2、实时显示:实时显示全辐射红外热图,值班人员可实时查看整个监测区域任意点或区域位的实时温度情况。
3、自动报警:当监测到温度异常时生成报警信息,以短信或声光形式,通知值班人员查看现场情况,及时作出相应处理。
4、自定义报警阈值和等级:系统可内定义4个不同报警阀值和等级,协助工作人员对隐患发生的紧急程度、发展势态和可能造成的危害程度作出准确评估,提升处理的有效性。
5、报警存储:触发报警后,800在线系统软件后台会抓拍发生过程中的图像文件并生成日志,方便后期查找调用。
现场可能会遇到哪些问题?
1热风炉的炉衬在生产中容易被烧坏,但因炉子是封闭的,烧损位置不易发现。可以使用Ti系列红外热像仪对热风炉进行红外检测,一般分为两个部分,一个是炉身,另一个是炉顶,并注意检测球顶与柱体交接部位。诊断将会变的非常简单,拍摄的热图中高温过热部位即对应耐火内衬的缺陷。
如何才能拍摄清晰的热像图?
要得到一幅清晰的红外热图,我们建议:
1对于温差较小的场合,尽量选择热灵敏度较高的红外热像仪。
2拍摄时注意观察周围有无其他热源,特别对于表面较光亮的设备,其外壳较易反射周围热源,造成检测干扰,在拍摄时若周围有热源,请改变拍摄角度。
3先使用自动模式测量反应器的温度范围;然后手动设置水平及跨度,将温度范围设置在最小,并包含有先前测量的温度范围(各款仪器最小温度范围不同)。
