FOTRIC热像仪行业应用有哪些?

时间:2021-01-26 14:36:27
人气:

  红外热成像仪是什么?红外热成像仪是运用光电技术检测物体热辐射的红外线特定波段信号,将该信号转换成可供人类视觉分辨的图像和图形,并可以进一步算出温度值。浅显点来说,红外热成像仪是打破人类视觉障碍,将那些由于屏蔽而无法看到的部分转换为可视化的图像,可以帮忙许多范畴进行勘探、检测、区分等的运用。

  一、工业研发

  热像仪能够帮助开发人员分析、观测和量化研发项目的散热和热属性。此举有利于开发项目的热像率的得到持续、稳定的控制,缩短设计周期,避免代价高昂产品的召回。

  电子检测

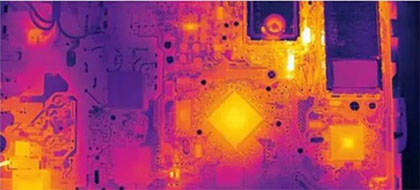

  印刷电路板

  印刷电路板设计面临的挑战是如何在不降低产品的性能或成本的前提下进行散热管理。由于电子组织的尺寸越来越小,要准确了解其他热信息异常困难。但是借助热成相技术,工程师能轻松的将他们制造设备的热图可视化和量化。如果再复杂印刷电路板的设计阶段就投入使用红外热像仪,便能有效避免后续故障和昂贵的召回。

  汽车行业

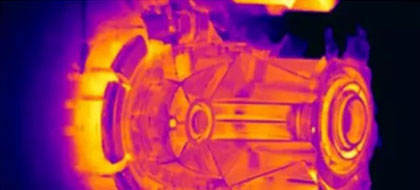

  汽车铸件

  为了生产出更高效、更安全和更高性能的汽车,汽车产业再研发环节投入的资金相当高,往往是其他产业无法企及的。汽车产业的其中一项成功要诀就是将可靠的新产品以更快的速度投入市场。热成像能帮助汽车工程师们改善安全气囊系统的设计,验证供暖和制冷系统的效率,量化热冲击对轮胎磨损的影响,检测连接处和焊接处的性能质量等……

  工作实验室试验台

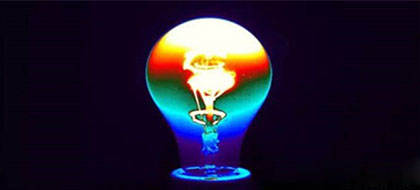

  玻璃灯泡调光器

  将新产品更快投入市场,这是许多行业的“成功秘诀”之一。在产品设计流程中,越早使用红外热成像技术进行热模型验证和故障分析,或仅仅是用于更好的布置热电偶,就越能从中获益。借助红外技术,公司可以缩短研发周期、提高产品质量,从而增加公司盈利

  制药行业





  微量滴定盘

  借助红外技术进行新药品研发。科学家们通过观测化学反应的温度变化,研究滴定盘中发生的变化。

  二、学术研究

  热成像技术在大学教室和实验室中越来越受欢迎。在教学环境中,导师们使用热成像技术帮学生认识热传递和热力学理论,加深他们对重要概念的理解。

  生命科学

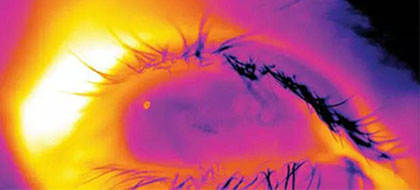

  眼睛分析

  热成像是一种精确、可计量、非接触式的诊断技术,可用于观测和量化表面温度的变化情况。其应用包括:血管评估,组织状况监测,肌肉拉伤分析和出血点检测等。

  快速移动事件





  安全气囊突然展开

  高速红外成像拥有微秒级的曝光时间,可以定格动态场景的视觉运动,捕捉每秒10,000帧以上的帧频。研究应用领域包括:射击,超音速射弹,爆炸,燃烧过程,激光等许多领域。

  红外显微成像

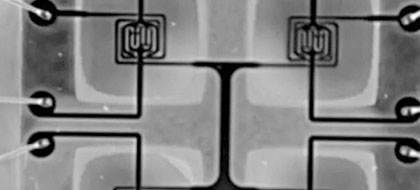

  集成电路评估

  热像仪同显微镜相结合就变成了一台热成像显微镜,能够对小到3微米的目标进行精确测温。研究人员使用热成像显微镜能以非接触的方式描绘组件和半导体衬底的热性能。

  宽温度范围现象





  JET聚变等离子反应器

  对JET聚变等离子反应器进行测温时,需要一台具有滚动积分时间,超帧频和实时温度范围扩展功能的热像仪。

  三、无损检测(NDT)/材料检测

  NDT是一种广泛用于材料、组件和系统属性评估且不对检测对象构成损害的方法。带有锁相功能的FLIR热像仪能够完成各种先进的检测,比如NDT、应力测绘,还能用于发现低至1mK的细小温差。

  应力分析

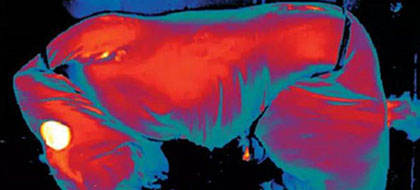

  汽车部件应力测绘

  应力测试和疲劳测试是机械工程和材料科学中常用的测试方法,但对于复杂结构却只能提供有限的信息。即便是几何结构复杂的组件,热应力测绘也能同时提供数千个应力测量结果。与应变仪相比,这种技术能为研究者们提供更快速、更完整的信息。

  复合材料

  无损热检测能够通过目标激发,观察目标表面的热差异来检测内部缺陷。对于检测复合材料的孔洞、层离、藏水非常有价值。

  太阳能电池

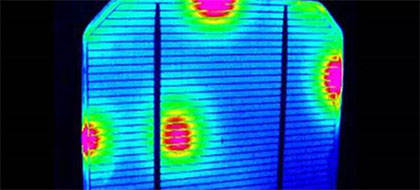

  锁相太阳能电池诊断

  太阳能电池可能存在电气分流问题。当太阳能电池通电时,这些分流就可以使用锁相热成像轻松检测出来。锁相光致发光测试可以使用近红外热像仪实现。

  裂纹检测

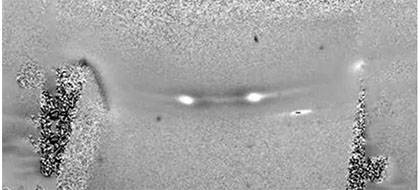

  感应式裂纹检测

  通过将捕捉的热图像与振动频率或进入某一部件的超声能量同步,就能实现对关键部件的裂纹进行锁相热成像检测。表面裂纹出的摩擦会产生热量,这样细小的裂纹和断裂无需使用染料或渗透液就能看得见。这种形式的NDT无需紫外线照射就能实现对大型部件或复杂固件的检测。

  除了上述应用之外,红外热像仪的应用领域多得超乎想象。现为大家盘点热成像仪的八大应用,也许这只是热成像仪的应用的冰山一角,但希望能激发大家对红外热像仪的兴趣。

  一、印刷电路板的科学家面临在管理散热的同时,如何兼顾性能或成本的难题。借助热成像,工程师能够很轻易地观察到他们制造的设备中的热模式并做出定量分析。

  二、红外热像仪能在最苛刻的条件下指出材料特性并进行非接触式的温度测量。一系列红外传感器类型和光学特性使得红外热成像成为许多研究环境中不可缺少的部分。

  三、将红外热像仪和显微镜结合起来就组成了红外热成像显微镜,可对最小3微米的的目标对象进行准确的温度测量。电子产品制造商使用红外热成像显微镜就来确定部件和半导体衬底的热性能,无需做出物理性的接触。

  四、红外热像仪可应用到医疗热成像中,医疗应用包括血管评估、肿瘤组织鉴定、肌肉拉伤评估和出血点检测。

  五、高速热成像可以将曝光时间缩短至微秒,抓拍动态场景的静态视觉运动,捕获帧率高达每秒62,000 帧。此类应用包括喷气发动机涡轮叶片、超音速飞行弹丸和爆炸的热分析和动态分析。

  六、红外热特征可在不同的防区外距离和大气环境下,测量视红外亮度,并向传感器揭示目标的外观。红外热特征是车辆、传感器和伪装系统设计中重要的工具。

  七、红外热像仪通过在在光线较暗处或视线不佳的阴霾天气下增加可见度来辅助视频跟踪系统功能,使追踪系统可以保持目标接触并持续更新目标的方位、范围和高程数据。

  八、定向能武器(DEW)在无需抛射体的条件下,可定向辐射能量。定向能武器包括激光、高功率无线电频率和粒子束技术。红外热像仪主要用于测试DEW 仪器和分析目标影响。
