热成像在高炉热风围管上的作用

时间:2021-03-03 17:34:02

  红外热像仪在高炉热风围管上的作用有什么作用呢?接下来一起看看吧!!!

  热成像在高炉热风围管上的作用

  高炉热风围管是接受来自热风炉送出的热风、然后通过送风装置将热风送入高炉炉内, 炉壳装配到风口带上面的1~2带时,可以进行热风围管装配。同时向高炉喷吹燃料或矿粉、熔剂等物质的装置,是高炉炉前设备中至关重要的组成部件,也是热风管道系统中的薄弱环节。

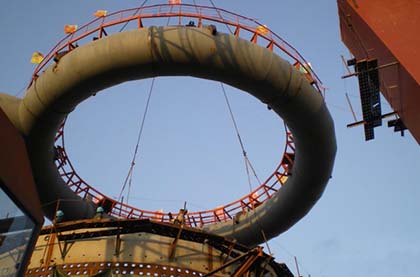

  高炉热风围管具有“大、重、高”的结构特点,其吊装过程具有一定危险性,同时热风围管的安装质量又直接影响着下一道工序热风主管和送风装置的安装。因此在热风围管的安装过程中,必须严格控制好每一道工序,包括分段围管进场验收、围管组装、围管焊接、临时支架安装、围管吊装、围管找正、吊挂装置安装等。只有这样,才能最终确保热风围管安全、高效、精确的安装,为整个高炉系统结构安装打下良好基础。

  高炉热风围管是高炉炼铁送风系统的主要部分,主体为环形管状结构,其作用是是接受来自热风炉送出的热风、然后通过送风装置将热风送入高炉炉内,同时向高炉喷吹燃料或矿粉、熔剂等物质的装置,是高炉炉前设备中至关重要的组成部件,也是热风管道系统中的薄弱环节。

  由于高炉热风围管内部工作层的第一层和第二层之间的耐火砖缝长时间被气流冲刷,砖缝之间的灰浆吹掉,裂缝逐渐捶打,围管顶部的耐火砖出现不同程度的沉降,高温热风直接从缝里窜到管壳处,照成热风围管局部开始发红,甚至长时间跑风会引起管道开裂的情况。会对钢厂的安全生产产品致命的隐患。

  高炉送风装置在线监测系统从全方位考虑,选取特定护罩结构克服现场恶劣环境,安装立杆获取更好的监测角度,采用高性能探测器,对高炉送风支管及热风围管表面温度进行实时监测,搭配行业内先进红外图像处理算法,使得此系统具有更好的测温精准度和细节增强效果,设置报警温度值,可以实现热风围管和所有送风支管损伤的可视化,解决了之前对送风支管及热风围管温度检查难度大、工作量大、超温故障判断不易的问题,极大地降低了高炉的安全风险,保障了正常的生产工作,提高了生产效率。

  红外热像仪,采用非接触式测温方法,不影响冶炼工艺的正常流程,能通过红外图像直观的看到被测物体的温度变化,能准确定位高温异常点的位置,且可以设置多级报警,方便工作人员根据报警等级去做相对于的处理。
