红外热成像应用于变电站高压电缆

时间:2021-04-23 10:16:11

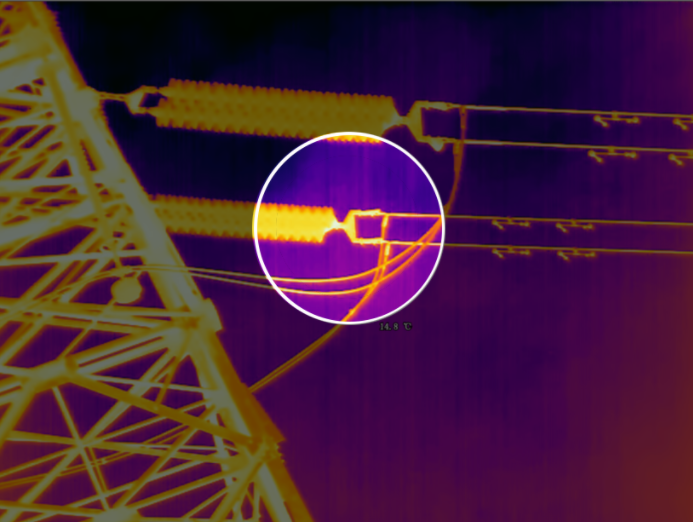

  随着现代电力工业超高电压等级、超大容量的发展,电力系统对安全可靠的运行提出了更高的要求。然后,电气设备运行状态的在线检测和故障诊断将提高设备的可靠性和经济性,大大降低维护成本。红外热成像技术是一种不接触电气设备、不停电检测和诊断电气设备绝缘故障的现代手段。

  那么红外热成像技术如何应用于变电站呢?

  自1999年以来,13个变电站利用红外成像技术进行绝缘检测,发现了大量的电气设备缺陷。主要的电气设备缺陷类型有:隔离开关接头和顶盖加热、多油断路器油箱加热、耦合电容器整体和末端屏幕加热、变压器和电抗器高压套管连接加热、高压电缆接头加热等。此外,红外热成像技术的应用不仅取代了母线零值绝缘子串的带电检测,还可以在线检测避雷器。

  例如,在高压电缆中的应用。

  红外线热成像技术检测电缆接头发热效果较好。某变电站10kV橡塑电缆,在进行红外线热成像检查时,发现其三叉头温度达到147℃,《导则》规定,该类电缆运行时温度不超过90℃,属于紧急缺陷,需进行紧急维护。停电试验其泄漏电流为120μA,超过标准50μA,重做电缆头后,温度测量正常。
