与红外线测温仪相比,红外热像仪凭借其突出的性能,深受广大科研机构和生产企业的青睐,但这并不是说所有的红外热像仪都能够满足温度测量的要求,对于不同的环境因素和被测目标,对红外热像仪本身的要求也会有所不同,那么红外热像仪视场角与最小分辨尺寸算法是什么?下面我们来看看吧!!!
空间分辨率定义

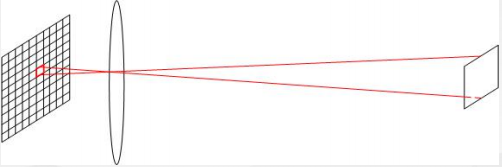

空间分辨率是指红外热像仪能够识别的两个相邻目标的最小距离。也可以认为是热像仪探测器的一个像素点边长,通过光学镜头的缩放,在实际空间中代表的一个角弧度,即热探测的空间密度。因为镜头是光学放大的效果,因此空间分辨率的单位是弧度;在红外热像仪的探测器一定的情况下,空间分辨率只与镜头有关。
1, 通常用瞬时热像仪的视场角(IFOV)的大小来表示(毫弧度mrad)。表示热成像仪的最小角分辨单元。即热像仪一个温度点代表实际空间方形区域的边长;
2,决定着红外热成像仪画面的清晰度,是热像仪所能测量的最小尺寸。它与光学像质,光学会聚系统焦距和红外传感器的线性尺寸相关。
空间分辨率算法 :
空间分辨率
=像元间距{Pixel Size (Array Pitch}/镜头焦距(Lens focal length )。因为像元间距一般无法测得,因此实际计算中,以镜头的视场角/探测器在对应方向的分辨率,同时转换为弧度单位来测得:
即计算红外热成像系统的空间分辨率公式为:
1)像元间距(um)/焦距(mm)=瞬时视场(mrad);
2)视场角(mrad)/像元数(个数)=瞬时视场(mrad)。
视场角定义
视场角:称为总视场角。或扫描视场角,表示热像仪在固定位置时,所能观察到最大空间角度范围。
红外热像仪的视场角算法
视场角分为水平视场角和垂直视场角.
水平视场角=(像间距/镜头焦距)*水平像素数/17.45=瞬时视场*水平像素数/17.45
垂直视场角=(像间距/镜头焦距)*垂直像素数/17.45=瞬时视场*垂直像素数/17.45
视场角角度转换为弧度的公式为:视场角*pi/180度*1000=视场角/17.45(mrad)
以上是关于红外热像仪视场角与最小空间分辨率的相关内容,仅供参考!!!
