电机五类工作系统,如何进行红外热成像检测?

时间:2020-11-17 18:08:41人气:

  对于电机的五类工作系统,如何进行红外热成像检测?

  对电机进行红外热成像检测时应注意:

  一、在额定负荷下温升未超过温升限度,仅由于环境温度过高,而使电机温度超过最大允许工作温度。这种现象说明电机本身是正常的。

  解决办法:用人工方法使环境温度下降,如办不到,则必须减负载运行。

  二、在额定负载下温升超出铭牌规定。不管什么情况,均属电机有故障,必须停机检查,特别对温升突然变大更要注意。其原因有:

  (三)绝缘系统故障以及磁路系统故障

  ➤电机绝缘材料老化

  ➤定转子相擦

  ➤匝间短路

  ➤局部铁芯损坏

  ➤铁芯片间短路

  ➤过载

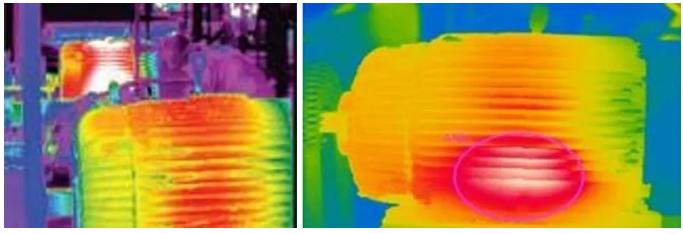

  通过红外热成像检测,可以发现电机整个定子表面温度非常高,电机定子两端温度较低,中间较高,此类异常可能由于过载或者绝缘材料老化导致。并非散热异常引起。而定子表面局部发热,可能由于局部铁芯损坏、铁芯片间短路、匝间短路导致。

  (四)散热系统故障

  ➤风扇损坏

  ➤风扇未紧固

  ➤风道堵塞

  ➤风温不正常

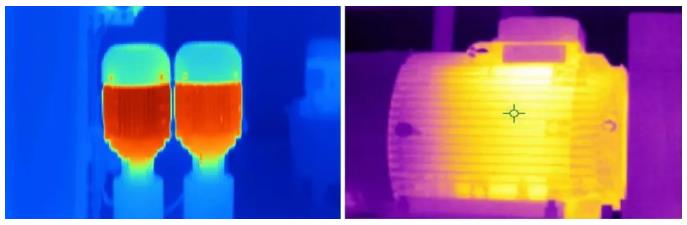

  根据红外热像分析:整个电机定子表面温度几乎一致,电机定子表面没有因尾端散热系统而引起对流降温现象。因此可以确认此类故障属于散热不良。

  电机散热系统,现场测试时,我们可能会遇到:

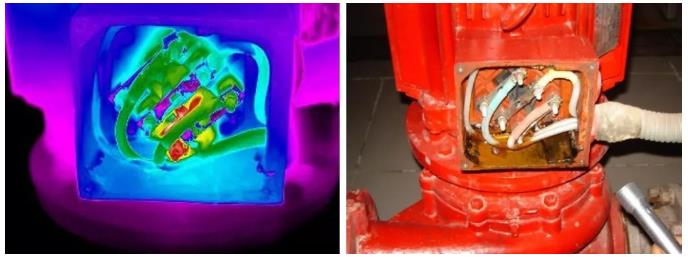

  若现场实际测试时,碰到电机接线盒外壳温度分布异常,局部发热,可能外壳温度不高,但是一定要引起注意!

  根据斯特藩-玻尔兹曼定律/Stefan Blotzmann Law:J =ε*δ* T4。热辐射约等于温度T的4次幂。所以电机的内部故障会热传导至电机外壳表面,并且有较为明显的热梯度显示。

  打开之后,我们发现:接线盒内部进水,电缆接头已经氧化。应当立即调整。

  对于电机生产商,需要知道

  电机内部温度,我们该怎么办

  虽然红外热像仪无法测试电机内部准确温度,不过根据电机外表面的温度分布,可以简单计算出电机内部的温度高低。

  我们看一下检测实例:

  我们要测试一个B级电机的温度。其最高温度限制为80℃。我们先用热像仪测试电机外表面的温度最高处,然后用一个接触式的K型热电偶温度探头,接入到与刚才外表面高温处对应的内部区域(注意绝缘)。

  之后,同时用热像仪与接触式的热电偶测试电机温度,等温度稳定之后,计算出热像仪与热电偶的温度差值,这个温度差值就是修正值。通过试验我们得知:

  B级电机的表面与内部的温差一般在25℃-30℃左右。所以只要B级电机的外表面温度稳定在50℃-60℃以下,即可保证电机的正常运行!

  请注意:不同绝缘等级的电机内部空间和温度都不一样,若被测电机绝缘等级改变,可以根据上面的步骤重新计算出修正值。

  对于电机检测,怎么选择热像仪?

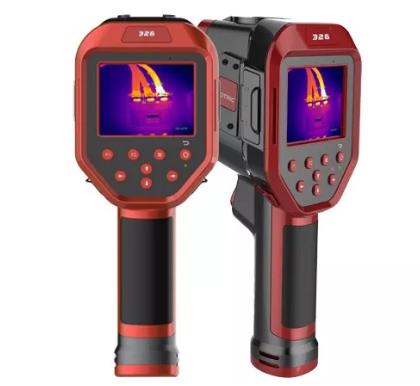

  1、小成本手持热像仪

  如追求便捷性,可选择FOTRIC 320系列,-20℃~650℃宽量程,有利于现场携带,流动观察电机。并且,单台投入成本小,操作简单上手快,一线技术员随时取随时用。

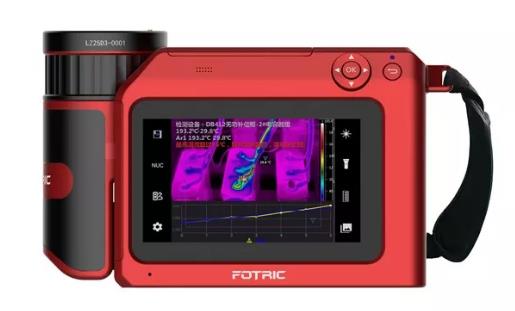

  2、专家诊断型热像仪

  如希望进行智能诊断,追求优质的成像画面,可选择FOTRIC 360系列,拥有2项技术:复合调色成像技术、高温差均衡成像技术,带来令人惊艳的成像画质。(回顾技术详情戳这里)

  3、智慧运维云热像

  如希望对工厂所有设备以及日常的运维工作进行数字化管理,且与集团总部或下属分公司进行跨地域协作,可选择FOTRIC X云热像,云服务支持所有数据上传、下载,打破时空限制。
