随着红外诊断技术在电力系统中的普及应用，红外诊断技术在电气设备内部和外部故障诊断中发挥着越来越重要的作用，为实现对红外热像仪设备的性能检测和故障诊断，促进红外系统检测设备的国产化，设计了红外热像仪检测诊断系统的电路，今天我们就一起来了解一下具体
测量电器设备

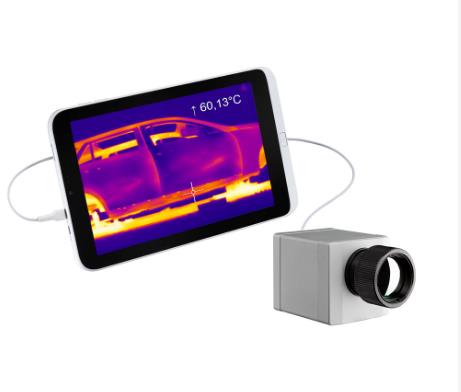

非接触红外热成像测温仪从安全的距离测量一个物体的表面温度，使其成为电器设备维修操作中不可缺少的工具。
红外测温仪可以实时观察热的分布图像，配套的软件带有高温自动追踪，并可在软件中预置超过120个测量区域，不同的测量区域间可以做比较。通过PIF电缆线可以获取模拟信号和报警信号等信息，有效防止设备故障和计划外的断电事故的发生。
连接器-电连接部位会逐渐放松连接器，由于反复的加热(膨胀)和冷却(收缩)产生热量、或者表面脏物、炭沉积和腐蚀。非接触测温仪可以迅速确定表明有严重问题的温升。
电动机-为了保持电动机的寿命期，检查供电连接线和电路断路器(或者保险丝)温度是否一致。电动机轴承-检查发热点，在出现的问题导致设备故障之前定期维修或者更换。
电动机线圈绝缘层-通过测量电动机线圈绝缘层的温度，延长它的寿命。各相之间的测量-检查感应电动机、大型计算机和其它设备的电线和连接器各相之间的温度是否相同。
变压器-空冷器件的绕组可直接用红外测温仪测量以查验过高的温度，任何热点都表明变压器绕组的损坏。
各相之间的测量-检查感应电动机、大型计算机和其它设备的电线和连接器各相之间的温度是否相同。
不间断电源-确定UPS输出滤波器上连接线的发热点。一个温度低的点表明可能直流滤波线路是开路。
备用电池-检查低压电池以确保连接正确。与电池接头接触不良可能会加热到足以烧毁电池芯棒。
镇流器-在镇流器开始冒烟之前检查出它的过热。
红外热成像测温仪在电气方面的应用，通过安全距离测量工作的设备温度定位于结构上热的松动或受腐蚀的连接件通过测量出的不同温度来确定不平衡负载测量出由于电机，泵和开关设备而引起的升高环境找出以前能够引起问题的热的短路器和线缆。
