红外热成像技术在变电站隔离开关中应用

时间:2021-03-31 15:41:01

  现代电力工业向着超高电压等级,超大容量的发展,电力系统对安全与可靠的运作运行提出了更加高的要求。那么电气设备运行状态的在线检测和故障诊断,会提高设备可靠性、经济性,大幅削减维修成本。红外热成像技术是不接触电气设备,在不停电的情况下进行电气设备绝缘故障检测和诊断的现代化手段。

  那么红外热成像技术怎样应用在变电所的隔离开关呢?

  自1999年以来,有13座变电所利用红外成像技术进行绝缘检测,发现了大量的电气设备缺陷,主要的电气设备缺陷类型有:隔离开关接头和顶帽发热,多油断路器油箱内部发热,耦合电容器整体和末屏发热,变压器和电抗器高压套管内连接发热,高压电缆接头发热等。另外红外热成像技术的应用,不仅替代了母线零值绝缘子串的带电检测,还可对避雷器进行在线检测。

  举例一次在隔离开关中的应用。

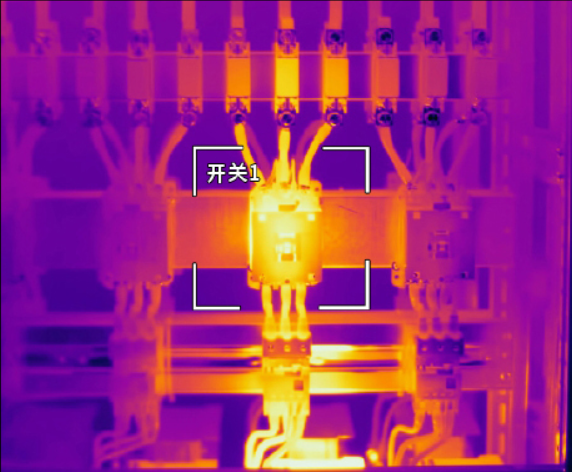

红外热成像技术在变电站隔离开关中应用



  在一次在对阜城变电站进行红外热成像检查时,发现一一零二隔离开关A相触头转动球头发热,温度为26.7℃,而另两相的温度为13.5℃,依照《带电设备红外诊断技术应用导则》中相对温差的计算公式计算后,其相对温差为61%。按《导则》要求相对温差不大于百分之八十为一般缺陷,可以继续运行,后经停电检查发现其转动球头内弹簧(共有八个)只剩两个完好,其余全部烧坏,更换处理后测温正常。另外还发现过隔离开关刀口及接头发热的重大缺陷多起,但由于及时发现并处理,所以避免了设备事故的发生。
