在变电站中，变压器是最重要的主设备，每次带电检测必检，也是各项测试实验的重中之重。因为它一旦发生事故，后果惨重。
而变压器的套管，作为变压器内部与母线结构的连接部位，是变压器上极易发生缺陷的部位之一。对其进行红外检测，我们来看一组热像仪拍摄的35kV变压器套管。(热像仪具有远距离非接触测温、全天候成像、透烟透雾的特性，是带电检测的有力工具)

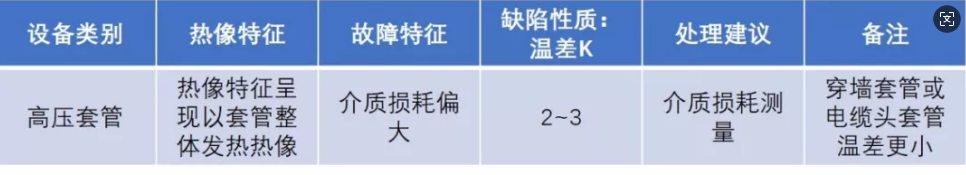

通过热像图，我们发现，A相套管温度偏高，可能是一处电压致热型缺陷。现场技术人员查阅《带电设备红外诊断应用规范》，得知电压致热型设备缺陷判断判据：
然后，根据套管热像图上的温度数据，来计算相间温差，得出 A相区域最高温Ar1与C相区域Ar5最高温温差为33.7-30.2=3.5K。经过分析，从红外图像特征以及最大温差为3.5K，故判定#3主变35kV套管A相为电压致热型危急缺陷。

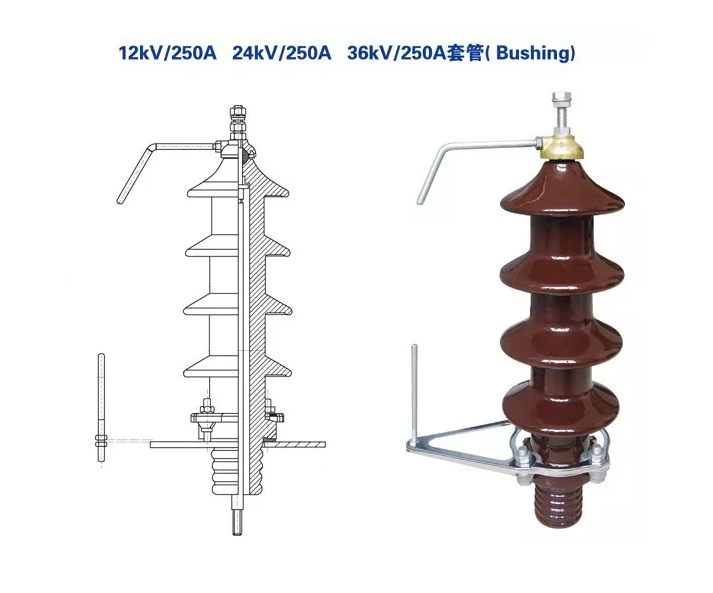

其实，变压器套管是将电引入或引出变压器的连接部件，它中心是一根芯棒，外层是瓷套或者其他绝缘材料。由此，我们发现，当使用热像仪对套管测温时，除了上端的连接部分外，套管本体的温度，其实是芯棒透过绝缘油传导出来的温度，而不是真实的芯棒温度。
故而在工作中，若发现瓷套部位有2~3K的温差时，芯棒的温差远远不止这些，因此当发现瓷套部位达到该温差时，设定的缺陷等级都是严重以上。
但是，电压致热型缺陷极难发现。主要原因有3个，其一：温差太小，一般热像仪很难发现如此小的温差，而普通热像仪的验收标准是允许温差2度，这本身就已经达到缺陷的阈值了;其二：套管在变压器上，变压器本身温升很高，是一个强大的干扰源，很容易掩盖套管本身存在的温差;其三：对现场人员的技术要求较高，除现场查阅规范、计算温度外，也需要他具备丰富的经验和专业的故障判断能力。
如果有一款热像仪，能够解决上述难点，无疑是带电设备红外检测的理想工具!FOTRIC 350x云热像，专为电力行业量身打造，优秀的成像质量让电力设备缺陷无处隐藏。

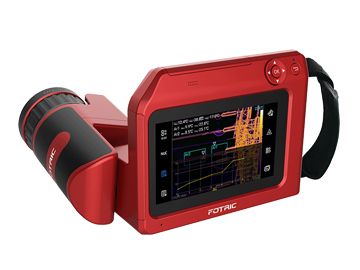

FOTRIC 350x云热像
FOTRIC 350x云热像，配备高清640*480探测器，还具有高热灵敏度<25mk(0.025℃)，敏锐捕捉细小温差，发现套管的更多细节。(热灵敏度，指热像仪分辨细小温差的能力，数值越小，分辨细小温差的能力越强)
带电设备红外诊断的理想工具
拥有《中国电力科学研究院检测报告》
依据带电设备红外诊断应用规范要求，采用离线型红外热像仪对带电设备进行红外诊断时，大体分为一般检测和精确检测两种方式。
一般检测：用红外热像仪对电气设备表面温度进行较大面积的巡视性检测。
精确检测：用检测电压致热型和部分电流致热型设备的表面温度分布去发现内部缺陷，对设备故障作精确判断，也称诊断性检测。
精确检测相比一般检测而言，需要检测人员花费更多数据处理成本和时间，并且具备丰富的经验和专业的故障判断能力。
因此，精确检测的成本更高，实施频率相比一般检测较低。
如果有一款产品具备精确检测的专业能力，并能提高一般检测和靖确检测的工作效率，则是带电设备红外诊断的理想工具!
FOTRIC 350X云热像“慧"预测，现场可直接显示设备历史数据趋势图，辅助用户预测带电设备未来状态;
与热像仪相比，FOTRIC 350X云热像能帮助用户提高十倍工作效率，内置电力专家的诊断经验和电力行业诊断规范，具有精确检测的智能诊断分析能力;基于PdmIR热像数据管理系统会自动管理并整合设备台账、检测任务和检测数据，帮助用户节约90%的数据处理成本。
FOTRIC 350x云热像“慧”聚四大功能，帮助用户以极小的投入构建基于大数据的智慧运维体系，加快实现工业4.0。是时候把热像仪升级为云热像了!
咨询FOTRIC 350X云热像价格，FOTRIC 热像仪产品，请联系FOTRIC代理商，FOTRIC飞础科华南地区广州美达克数据科技18928764315!
